Fluid Dynamics Engineer




유체 흐름부터 열전달 시뮬레이션, HVAC 해석,
라그랑지안 기반의 입자 해석 등
비즈니스에 필요한 유동 해석을 빠르게 수행할 수 있습니다.



고객 사례


3DEXPERIENCE Works 도입 성공 스토리

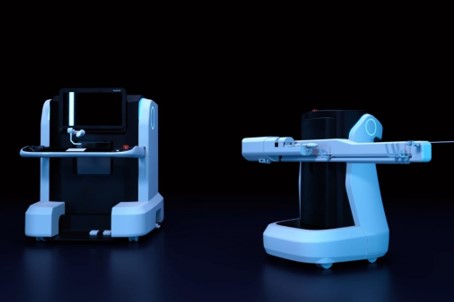

A. 회사소개 : 의료 로봇 연구 및 수술 로봇 시스템 개발 업체

B. 도입제품 : Fluid Dynamics Engineer




당면과제


• 기기에 상관없이 데스크톱과 노트북에서 CFD 작업 필요
• 혁신적인 제품 개발을 위한 복잡한 엔지니어링 수행 필요




해결방안


• 플랫폼 내 방대한 해석 솔루션으로 정확한 설계 및 해석
• 검증된 솔버를 사용하여 정확한 해석 수행




도입결과


• 정확한 해석결과를 바탕으로 신제품 개발 성공



Fluid Dynamics Engineer


디자인 변경에 따른

유연한 조건 변경



CAD & PLM embedded CFD
비 CFD 전문가를 위한 Guided user interface
유동 해석용 체적 자동 추출
한번의 클릭을 통한 디자인 변경사항 업데이트



Fluid Dynamics Engineer


정확도와 효율성을 동시에

높이는 CFD 솔루션



RANS 기반의 정상 상태 및 비정상상태 해석
복합 열전달 해석
효과적 벽조건 처리를 통한 층류 및 난류 조건 고려
강력한 hex-dominant mesh 지원



Fluid Dynamics Engineer


플랫폼에서 활용할 수 있는

Mainstream CFD



HVAC Flow Performance
Blood flow in cranial aneurysm
Human thermal comfort
Fluid Structure Interaction
Caviting flow
High Mach flows
Cruise aerodynamics
Electronics cooling

Fluid Dynamics Engineer Role 구성


Role, App 등 새로운 3DEXPERIENCE Works 용어를 확인해보세요. 가이드센터
3DEXPERIENCE 전문가에게 직접 문의해 보세요. 도입문의



User Interface

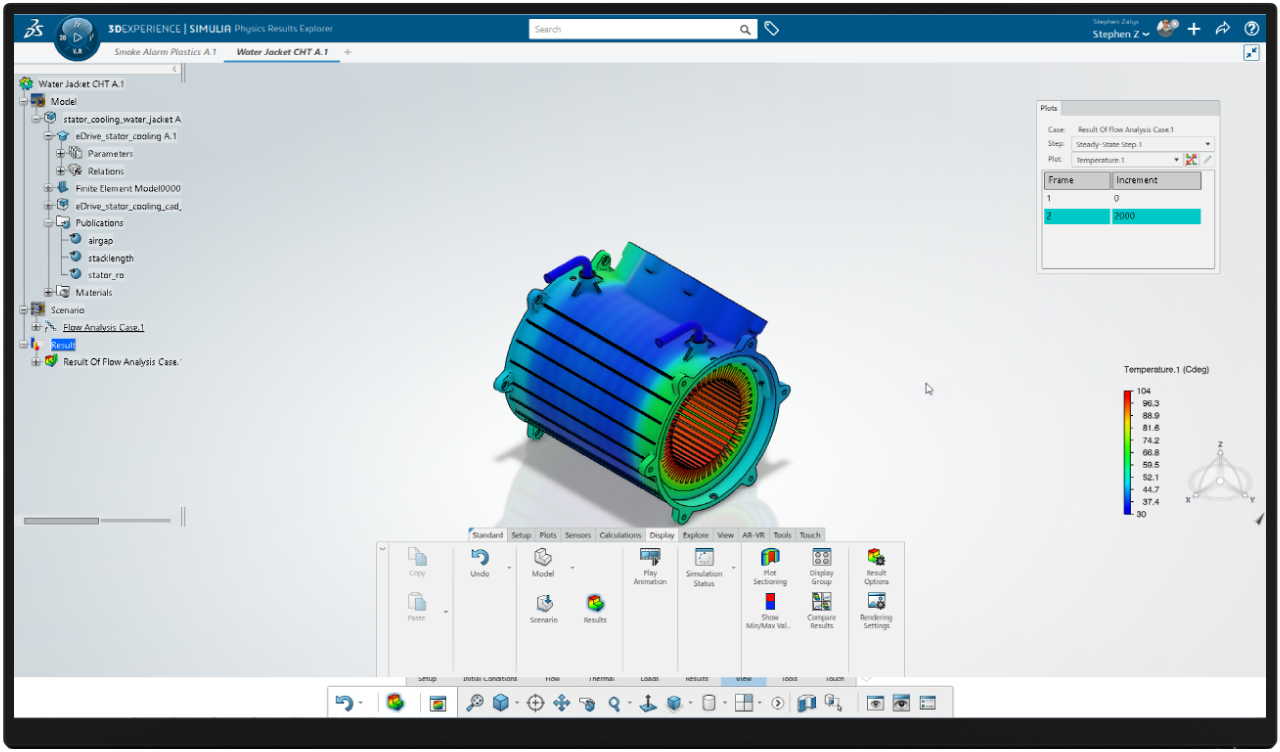

내부 / 외부 유동 모두 손쉽게



유동 체적 자동 추출을 통한 손쉬운 모델 구성
SOLIDWORKS CAD와의 호환
One Click 자동 모델 업데이트



Material


유동 해석을 위한

다양한 유체 모델 제공



  • Newtonian
  • Non-Newtonian
    - 다양한 Shear-rate 의존성 점성 모델 제공
    - Carreau Yasuda, Cross Model, Ellis-Meter,
    - Herschel-Bulkley, Powell-Eyring, Power Law,
    - Sutherland’s law
    - Tabular model
    - 온도 의존성 재료 특성 제공
  • 기본 material data base 활용 가능
    - DS-EngineeringFluids.3dxml



Meshing


다양한 메시 형식/메시 도구



  • 기본 지원 요소 타입 : Hexahedral, Tetrahedral, Prism, Pyramid
  • 다양한 meshing 기능
    - Triangle Mesher
    - Surface Quad Mesher
    - Tetrahedron Mesher
    - Tetrahedron Filler Mesher
    - Partition Hex Mesher
    - Sweep 3D Mesher
    - Hex-dominant Mesher
  • 유체 모델링시 Hex-Dominant 기법이 가장 선호됨



On Cloud


클라우드와 플랫폼

그리고 App(앱)으로

스마트한 업무환경



3DEXPERIENCE Works는 데스크톱, 태블릿, 스마트폰 등 다양한 기기에서 작업할 수 있습니다.
한층 편리해진 사용자경험(UX, User eXperience)을 제공합니다.
DX자료실에서 더 많은 자료를 만나보세요.        바로가기 →
